जीपी श्रृंखला एकल-सिलेंडर हाइड्रोलिक शंकु कोल्हू

हांगक्सू मशीनरी कं, लिमिटेड, ठोस सामग्री प्रसंस्करण उपकरण का एक पेशेवर निर्माता, गर्व से हमारी जीपी श्रृंखला एकल-सिलेंडर हाइड्रोलिक शंकु कोल्हू प्रस्तुत करता है। क्रशर की यह श्रृंखला ग्रेनाइट जैसी कठोर सामग्री को संसाधित कर सकती है, माध्यमिक से चतुर्धातुक क्रशिंग के लिए उपयुक्त है, और घिसे-पिटे हिस्सों को बदलकर मल्टी-चेंबर स्विचिंग की अनुमति देती है। रखरखाव भी सरल है. होंगक्सू मशीनरी की व्यापक बिक्री-पश्चात सेवा के साथ, क्रशर की यह श्रृंखला मध्यम से बड़े आकार के रेत खनन उद्यमों के लिए स्थिर और कुशल संचालन सुनिश्चित करती है।

जांच भेजें

उत्पाद वर्णन

जीपी श्रृंखला एकल-सिलेंडर हाइड्रोलिक शंकु कोल्हू अपने शक्ति स्रोत के रूप में एक इलेक्ट्रिक मोटर लेता है। यह शक्ति संचारित करने के लिए एक क्षैतिज शाफ्ट और गियर का उपयोग करता है, जो घूमने के लिए सनकी आस्तीन को चलाता है। फिर, यह घुमाव कुचलने वाली दीवार को एक विलक्षण दोलन गति बनाता है। कुचलने के संचालन के दौरान, कुचलने वाली दीवार और जबड़े की दीवार के बीच की दूरी में समय-समय पर बदलाव होता है, जिससे ग्रेनाइट, अयस्क और नदी के कंकड़ जैसी कठोर सामग्रियों का निरंतर संपीड़न और कुचलन होता है, जिससे कच्चे माल से तैयार उत्पादों तक प्रसंस्करण पूरा होता है जो कण आकार की आवश्यकताओं को पूरा करते हैं। उपकरण एक मॉड्यूलर डिज़ाइन अपनाता है; एक ही मुख्य इकाई केवल पहनने के लिए प्रतिरोधी भागों को बदलकर मोटे, मध्यम और बारीक क्रशिंग के लिए विभिन्न चैम्बर प्रकारों के बीच स्विच कर सकती है। इसके अलावा, उपकरण चलने के दौरान डिस्चार्ज पोर्ट को हाइड्रोलिक दबाव द्वारा गतिशील रूप से समायोजित किया जा सकता है। सटीक-मशीनीकृत पहनने-प्रतिरोधी भागों (स्थापना के लिए कोई पैकिंग आवश्यक नहीं) के साथ संयुक्त, यह संचालन और रखरखाव को काफी सरल बनाता है, जिससे यह बड़े और मध्यम आकार के रेत और बजरी और खनन उद्यमों की बहु-प्रक्रिया क्रशिंग आवश्यकताओं के लिए उपयुक्त हो जाता है।

तकनीकी मापदंड

नमूना	गुहा	फ़ीड पोर्ट (मिमी)	अधिकतम फ़ीड कण आकार (मिमी)	न्यूनतम सामग्री निर्वहन (मिमी)			अधिकतम निर्वहन (मिमी)			मोटर पावर (किलोवाट)	मुख्य इकाई वजन (किलो)
नमूना	गुहा	फ़ीड पोर्ट (मिमी)	अधिकतम फ़ीड कण आकार (मिमी)	आघात	आघात	आघात	आघात	आघात	आघात
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
जीपी220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
जीपी870आई				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
जीपी890आई				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
जीपी890आई				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
जीपी895आई				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

तालिका में उत्पादन क्षमता के आंकड़े केवल संदर्भ के लिए हैं और केवल 1.6 t/m³ के थोक घनत्व वाले मध्यम-कठोर ग्रेनाइट पर लागू होते हैं जब क्रशिंग कक्ष भरा होता है। थोक घनत्व को परिवर्तित करके अन्य सामग्रियों के लिए संदर्भ आउटपुट का अनुमान लगाया जा सकता है।

विभिन्न चैम्बर प्रकार और स्ट्रोक में अलग-अलग लागू डिस्चार्ज पोर्ट रेंज होती हैं। मुख्य पैरामीटर तालिका में स्वीकार्य डिस्चार्ज पोर्ट आकार ढूंढें और इसे उत्पादन क्षमता संदर्भ के साथ संयोजित करें। जैसे-जैसे क्रशिंग दीवार और ग्राइंडिंग चैम्बर की दीवार खराब होती जाएगी, अधिकतम डिस्चार्ज बढ़ता जाएगा।

संरचनात्मक विश्लेषण

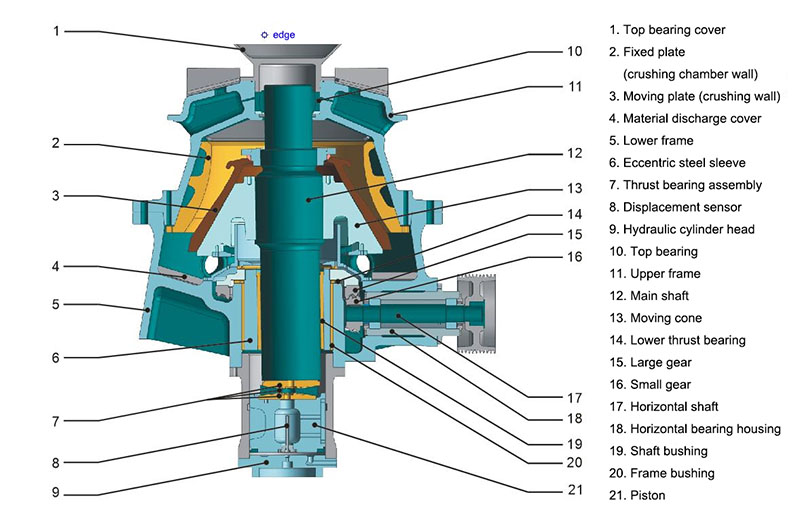

यह आरेख जीपी श्रृंखला एकल-सिलेंडर हाइड्रोलिक शंकु कोल्हू की संरचना को दर्शाता है, जिसमें मुख्य रूप से एक शीर्ष असर कवर, एक निश्चित प्लेट (जबड़े की दीवार), एक चलती प्लेट (कुचलने वाली दीवार), एक फ्रेम, एक विलक्षण स्टील आस्तीन, एक हाइड्रोलिक प्रणाली और ट्रांसमिशन घटक शामिल हैं।

GP series single-cylinder hydraulic cone crusher

उत्पाद की विशेषताएँ

1. बहु-कक्ष अनुकूलनशीलता: एक ही मुख्य इकाई केवल पहनने के लिए प्रतिरोधी भागों को बदलकर मोटे, मध्यम और बारीक कुचलने वाले कक्षों के बीच स्विच कर सकती है। यह माध्यमिक से चतुर्धातुक क्रशिंग परिदृश्यों को कवर करता है और लचीले ढंग से विभिन्न प्रक्रिया आवश्यकताओं से मेल खाता है।

2.उत्कृष्ट तैयार उत्पाद कण आकार: कोल्हू में एक अनुकूलित पेराई कक्ष संरचना, उचित पेराई आवृत्ति और विलक्षणता है। जब इसे स्तरित क्रशिंग सिद्धांत के साथ जोड़ा जाता है, तो यह समान कण आकार और नियमित कण आकार के साथ तैयार उत्पाद तैयार करता है, जो उच्च-ग्रेड समुच्चय मानकों को पूरा करता है।

3. उत्कृष्ट क्षमता प्रदर्शन: एक मजबूत फ्रेम उच्च-शक्ति संचालन का समर्थन करता है, और बड़ी विलक्षणता डिजाइन सामग्री थ्रूपुट को और बढ़ाती है, जिससे स्थिर उच्च-मात्रा क्रशिंग संचालन सक्षम हो जाता है।

4.नियंत्रणीय समग्र लागत: अनुकूलित चैम्बर डिजाइन और उच्च गुणवत्ता वाले पहनने-प्रतिरोधी हिस्से यूनिट स्टील की खपत को कम करते हैं। लेयर्ड क्रशिंग और फुल-फीड मोड उपकरण उपयोग में सुधार करते हैं और उत्पादन लागत को प्रभावी ढंग से नियंत्रित करते हैं।

5.सुविधाजनक और कुशल संचालन और रखरखाव: क्रशर का डिस्चार्ज पोर्ट गतिशील हाइड्रोलिक समायोजन का समर्थन करता है। जब क्रशर चल रहा हो तो आप इसे एक बटन से आदर्श शक्ति में समायोजित कर सकते हैं। इसके पहनने-प्रतिरोधी हिस्से सटीक-मशीनीकृत होते हैं, इसलिए उन्हें स्थापित करते समय आपको फिलर का उपयोग करने की आवश्यकता नहीं होती है। इससे पुर्जों को तुरंत बदला जा सकता है और डाउनटाइम में काफी कमी आती है।

6. स्वचालन की उच्च डिग्री: कोल्हू एक पीएलसी नियंत्रण प्रणाली से सुसज्जित है। उपकरण का परिचालन डेटा और स्थिति वास्तविक समय में टच स्क्रीन पर दिखाई जाती है। ऑपरेशन को समझना आसान और सरल है। बड़ी उत्पादन लाइनें पूरी तरह से स्वचालित रूप से चल सकती हैं, जिससे मैन्युअल काम की आवश्यकता कम हो जाती है।

बिक्री के बाद की गारंटी

होंगक्सू मशीनरी अपने जीपी श्रृंखला सिंगल-सिलेंडर हाइड्रोलिक कोन क्रशर के लिए पूर्ण बिक्री-पश्चात समर्थन प्रदान करती है। कंपनी की पेशेवर टीम उपकरण सेटअप और मशीन की खराबी को ठीक करने जैसी जरूरतों पर तुरंत प्रतिक्रिया दे सकती है। टीम पहनने-प्रतिरोधी भागों को बदलने पर मार्गदर्शन भी देती है और नियमित निरीक्षण सेवाएं प्रदान करती है। इसके अलावा, टीम यह सुनिश्चित करने के लिए ग्राहकों की उत्पादन स्थितियों के आधार पर उपकरण मापदंडों का अनुकूलन करेगी कि उपकरण लंबे समय तक स्थिर और कुशलता से चले।
